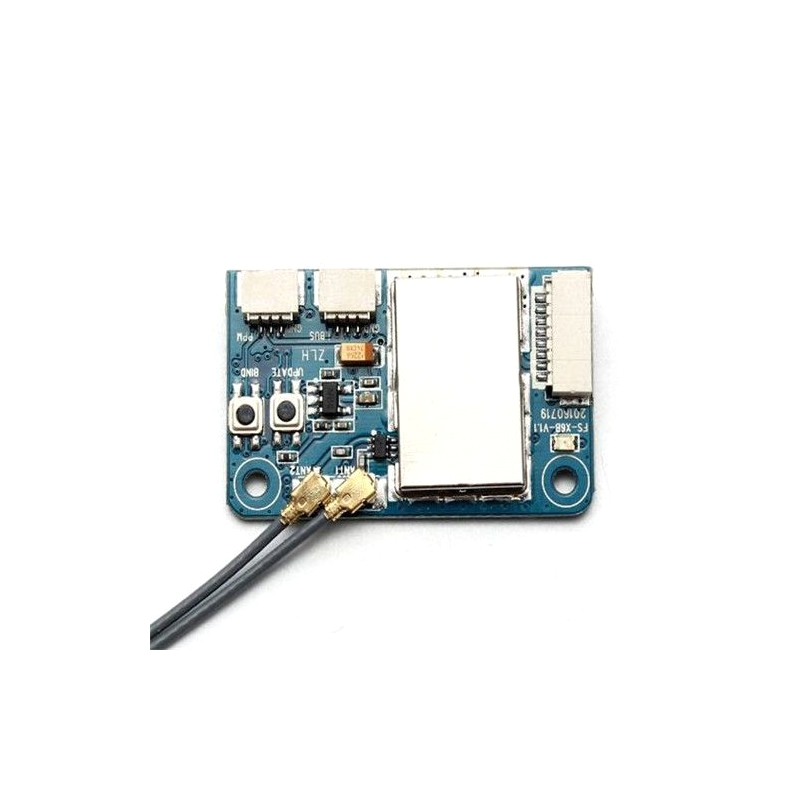

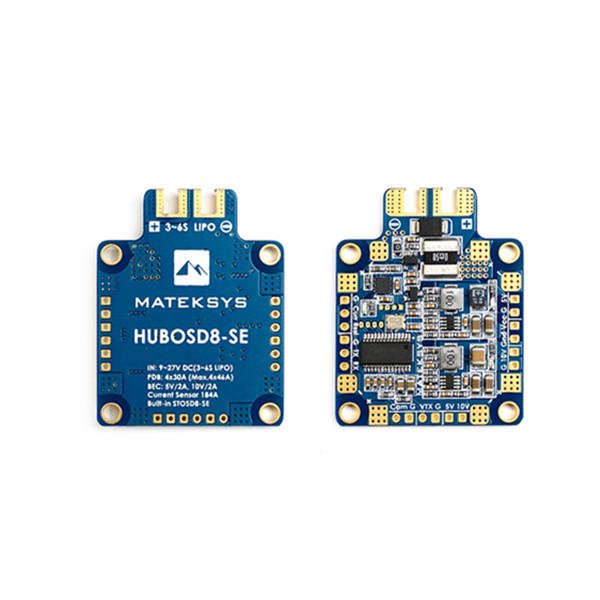

Drony77 1 Posted May 21, 2020 Bonjour à tous, j'aimerais me lancer dans l'assemblage d'un drone 250mm. J'ai récupéré pas mal de pièces mais je ne sais pas si l'assemblage de tous cela est possible. J'ai 4 esc 20 amp mais avec 2 fils arrivé signal au lieu des 3 que je suis habitué (rouge noir jaune) Une carte de vol cc3e open source Une carte électronique mateksys hubosd8-se 4 moteurs 2800kv Un récepteur fs x6b Mais niveau branchement je dois avouer que je suis perdu surtout entre le récepteur et la carte de vol car ni de port s-bus ou ibus. Si quelqu'un peut me donner quelques infos. Merci à vous ! Share this post Link to post Share on other sites
the guitar hero 4,733 Posted May 21, 2020 la cc3d est une carte vieillissante mais cela ne signifie pas qu'elle ne va pas fonctionner. Par contre, il y a peu de chances qu'elles soit sous betaflight, ça serait plutôt open pilot (voir libre pilot)....... à toi de trouver le GUI qui convienne pour le paramétrage sur le pc. Concernant les ESC ils sont dit "opto" c'est à dire qu'il n'y a pas de bec 5v (la fameux fil rouge qui manque). Ce n'est pas grave, vu que tu as une PDB matek, tu vas trouver le bec 5v qui va alimenter la CC3d sur la pdb. (la pdb est même équipé d'un osd, le grand luxe si tu prévois le fpv). Concernant tes ESC, 20 ampères ça risque d'être un peu juste en fonction des moteurs . Quelle taille ils font ? et quelle marque c'est ? Niveau du récepteur, la cc3d n'accepte pas le sbus . Il faudra connecter le fsi6b en PWM . Ton récepteur a du t'être livré avec la nappe de fil qui convient. Share this post Link to post Share on other sites
Drony77 1 Posted May 21, 2020 Oui cela risque d'être en pwm, donc ya de l'espoir. Oui betaflight risque de ne pas passer. Pour les moteur se sont des Mars power mx 2204 2300kv en fait. Oui j'ai se qu'il faut pour le fpv en plus. Bon ba sa ma l'air bien parti tous cela. Share this post Link to post Share on other sites
quadcopterman 146 Posted May 21, 2020 Salut, Je confirme que, pour avoir essayé moi-même, Betaflight ne fonctionne pas correctement sur une CC3D. Il faut effectivement utiliser LibrePilot (et non pas OpenPilot qui n'est plus maintenu). Cette configuration va fonctionner, mais je pense que tu vas assez vite vouloir changer quelques composants pour avoir une machine plus moderne et plus puissante. Share this post Link to post Share on other sites
Drony77 1 Posted May 21, 2020 Après je débute on va dire. Sa va me faire la main gratuitement 😅 j'ai tous récupéré 😁 Au fait c'est quoi le GUI ? Share this post Link to post Share on other sites
Eric51200 3,162 Posted May 21, 2020 L'interface graphique. Share this post Link to post Share on other sites
ALAIN77 145 Posted May 21, 2020 il y a 11 minutes, Eric51200 a dit : L'interface graphique. Hah bon, je croyais que c’était ce que cueillait Panoramix Share this post Link to post Share on other sites
Eric51200 3,162 Posted May 21, 2020 Je ne fais que répondre à une interrogation. Share this post Link to post Share on other sites
ALAIN77 145 Posted May 21, 2020 C'était une blague de ma part . C’est sur que GUI quand on ne connait pas, ça mérite explication. Share this post Link to post Share on other sites
the guitar hero 4,733 Posted May 21, 2020 Graphic Interface Utilisator Share this post Link to post Share on other sites
quadcopterman 146 Posted May 21, 2020 il y a 6 minutes, the guitar hero a dit : Graphic Interface Utilisator Plutôt "Graphical User Interface" Share this post Link to post Share on other sites
Drony77 1 Posted May 21, 2020 Très bien merci. Concernant les branchements, est ce que mon schéma est correct ? Et surtout concernant l'alimentation de la carte de vol en prenant sur la carte électronique ? J'aurai pris le 5v et mis sur une arrivée de voie. Share this post Link to post Share on other sites
quadcopterman 146 Posted May 21, 2020 il y a 19 minutes, Drony77 a dit : Concernant les branchements, est ce que mon schéma est correct ? Apparemment tout m'a l'air correct. il y a 19 minutes, Drony77 a dit : J'aurai pris le 5v et mis sur une arrivée de voie. C'est ce que j'aurais fait aussi, ça devrait fonctionner. Contrôle juste que ton 5V est stable avant de brancher pour la première fois. Share this post Link to post Share on other sites
Drony77 1 Posted May 21, 2020 OK nikel hate de m'y mettre😁 Merci en tous cas Share this post Link to post Share on other sites
the guitar hero 4,733 Posted May 22, 2020 Il y a 7 heures, quadcopterman a dit : Plutôt "Graphical User Interface" un truc dans le genre oui Share this post Link to post Share on other sites
Drony77 1 Posted May 26, 2020 Bonjour à tous, l'assemblage est bientôt fini mais mon récepteur ne s'allume pas ainsi que le vtx. Pourtant le récepteur est branché avec la fiche à 8 fils comme sur le schéma et le vtx sur du 10v et le gnd. 😕 Share this post Link to post Share on other sites
Drony77 1 Posted May 26, 2020 Je viens de tomber la dessus. A tester éventuellement. Qu'en pensez-vous elle peut accepter le s-bus ? Share this post Link to post Share on other sites
the guitar hero 4,733 Posted May 26, 2020 sur ta fiche à 8 fils, tu peux tester la prise avec 3 fils (rouge noir et blanc) voir si le 5 v sort . Par contre, avant de brancher le vtx, mesure la tension qui sort à l'IO2 Share this post Link to post Share on other sites
Drony77 1 Posted May 26, 2020 Pour le vtx j'ai essayer une autre sortie 10v mais pas de réponse non plus. Io2 ? 🤔 J'ai essayer avec les 3 fil mais pas de led et le récepteur brûlant donc pas bonne idée. Share this post Link to post Share on other sites
the guitar hero 4,733 Posted May 26, 2020 IO2 c'est le nom de la prise à droite sur ta photo. par contre, je ne sais pas où tu es allé chercher cette photo, ce n'est pas une cc3d mais une spracing f3 Share this post Link to post Share on other sites
Drony77 1 Posted May 26, 2020 Ah oui je n'ai pas fait attention. J'ai essayer à différents endroit possible mais pas de résultat. Mais je n'ai pas de voltmètre. Je vais regarder la suite plus tard mais sa sent pas bon cette histoire Share this post Link to post Share on other sites
the guitar hero 4,733 Posted May 26, 2020 il faut absolument trouver un volto . tu dois mesurer les alimentations de la carte en premier lieu. Il faut savoir si le problème vient du récepteur ou de la carte de vol Je suis déjà surpris que tu parles de 10 v alors que normalement c'est 5v Share this post Link to post Share on other sites
Drony77 1 Posted May 26, 2020 Je parle pour le vtx. Il prend à partir de 7v. Sur la carte de distribution j'ai essayer 2 emplacements, et avec un autre vtx mais pas de réponse alors que la carte de vol s'allume correctement. Share this post Link to post Share on other sites
the guitar hero 4,733 Posted May 27, 2020 il faut regarder si il y a un bec 12 v sur la carte Share this post Link to post Share on other sites
