the guitar hero

smart port sur fomnibus f4

Recommended Posts

Bonjour à tous, voila, je ne sais pas où brancher le smart smart port du recepteur r-xsr (frsky) sur ma carte flycolor omnibus f4.

Voici les port de la carte . Ni comment le declarer dans betaflight. Si quelqu'un a une idée je suis preneur. Merci d'avance.

Résultat de recherche d'images pour "flycolor omnibus f4"

Résultat de recherche d'images pour "flycolor omnibus f4"

Share this post


Link to post
Share on other sites

Merci Eric, :merci:

J'ai trouvé l'info entre temps, c'est sur la prise tx d'un uart (n'importe lequel) ensuite, il faut activer "smartport" dans betaflight sur l'uart correspondant. Donc, si il n'y a pas de pad smartport dédiée, toujours sur TX

Share this post


Link to post
Share on other sites

ça ne fonctionne pas. Tout est bien configuré mais ça ne veut rien savoir. pas de télémétrie, il vole bien tout fonctionne sauf la télémétrie. Sur le forum taranis, les membres cherchent mais on ne trouve pas. Le dernière chance est d'utiliser le smartport non inversé sur la récepteur r-xsr . punaise le truc est gros comme un timbre post, je vais faire la soudure à la loupe

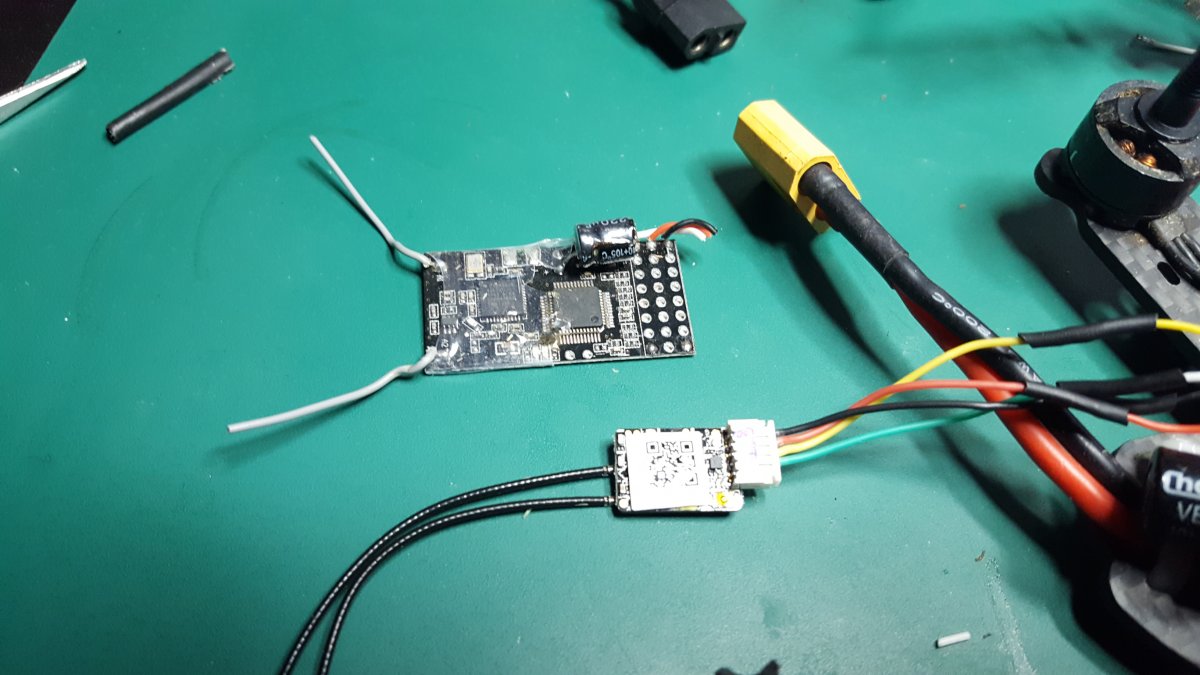

regarde la différence avec mon ancien récepteur dsm2


Share this post


Link to post
Share on other sites

ben non, j'ai dézingué le pad, il s'est barré. Trop petit pour moi, ma mauvaise vue et en plus il semblerait que je commence à chopper la tremblotte..... je pense que le pad s'est barré parce que j'ai du trop chauffer. Le récepteur fonctionne toujours donc je vas faire un switch avec mon deuxième drone qui a une carte spracing f3. pas besoin de port inversé sur cette carte. par contre, je vais faire faire la soudure par quelqu'un qui a la compétence sur mon deuxième rxsr. Un membre du forum taranis s'est proposé, il habite à une quarantaine de mn de chez moi.

Share this post


Link to post
Share on other sites

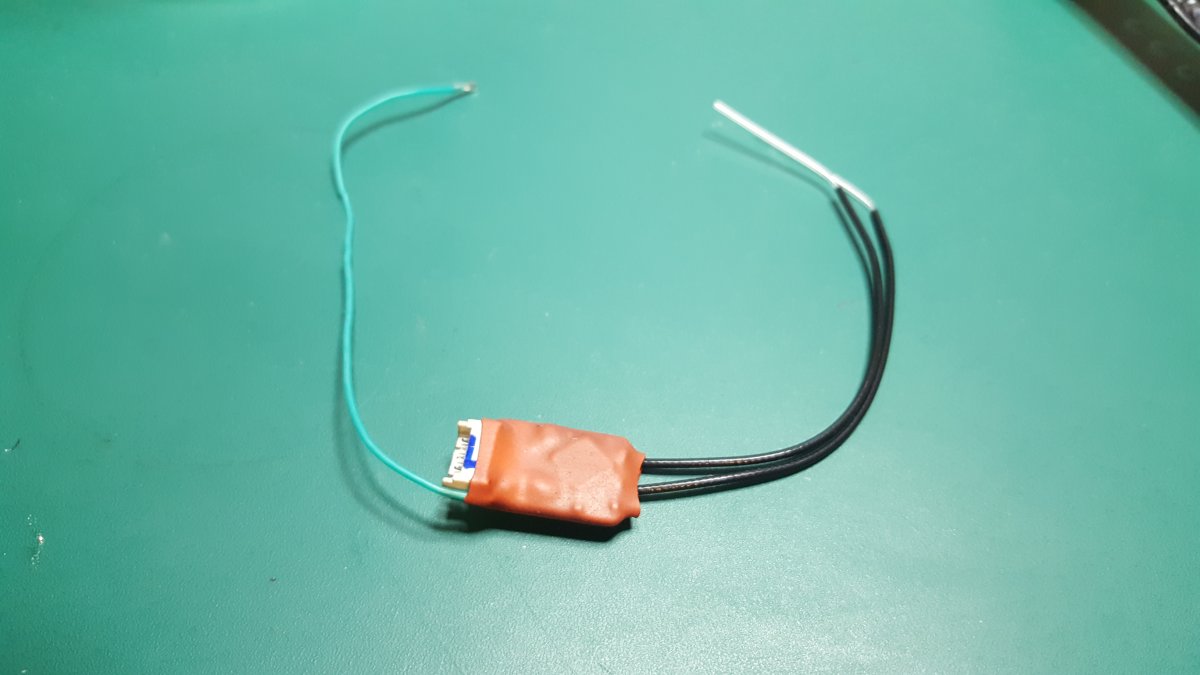

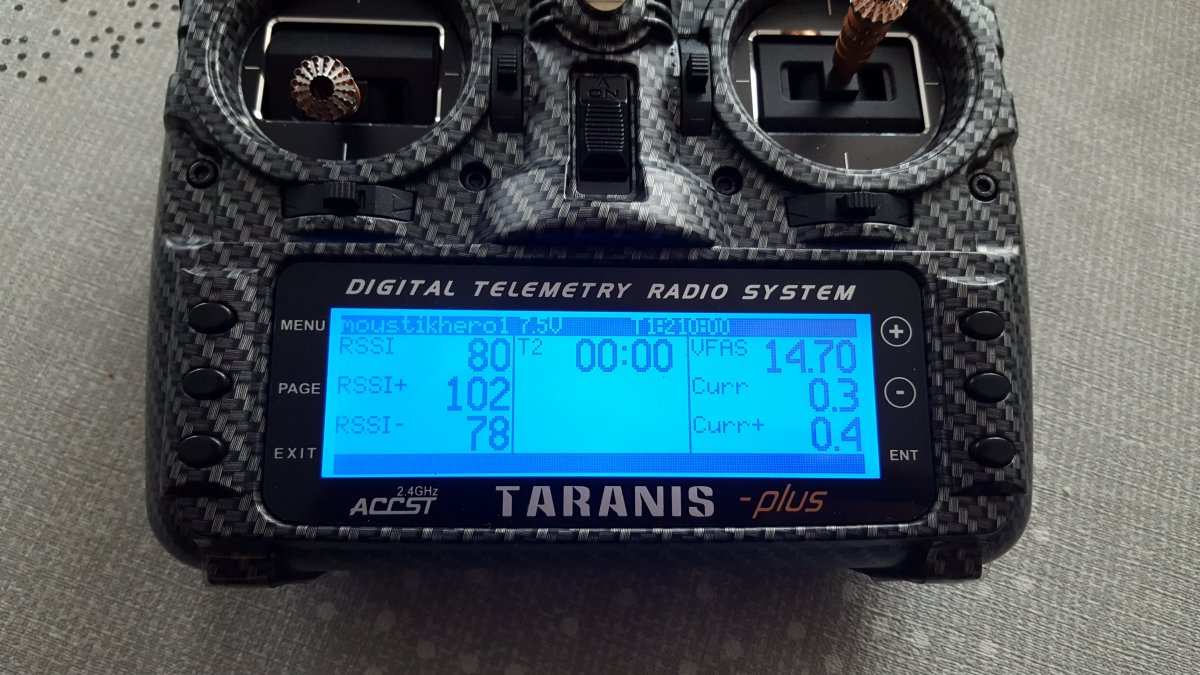

Voila, ça fonctionne. Je me suis créé une page des valeurs que je veux afficher quand je vole. Dans un premier temps j'ai opté pour le RSSI instantané, max et mini sur la session, la tension de la lipo (vfas), et la consommation instantanée et maxi. Je suis au stade d'apprentissage du fonctionnement et de la programmation de la radio, j'affinerai plus tard en fonction de mes sensibilités. :)


Je sais que, dans l'absolu,  la tension de la lipo est affichée dans le masque, (comme l'a fait justement remarqué un membre sur un autre post concernant l'usage de la télémétrie) mais je ne vole pas toujours en fpv, quelques fois je m'amuse à vue.  En plus , le deuxième "moustikhero" sera dédié à l'apprentissage de la voltige à vue et je vais aussi voler avec une aile

Pour en revenir au problème de réception de la télémétrie, à priori , plus ou moins toutes les cartes de type f4 n'ont pas d'inverseur et n'acceptent pas un signal inversé. En soudant le smartport sur le pad "smartport uninverted", on envoit à la carte de vol un signal qu'elle comprend. en le branchant sur le fil "tx" d'un des UART disponible, et en déclarant le smartport dans l'onglet "port" de betaflight,  on récupère toutes les données télémétriques de la carte de vol sur la radio. Voila, ça peut toujours aider quelqu'un :)
