branchement fil camera a l'émetteur

Recommended Posts

Bonjour, et tout d'abord un grand merci a vous tous qui êtes là pour nous aider a avancer dans la compréhension de nos quad, car comme l'ont dit "c'est en forgent que l'ont devient forgerons" c'est vraiment vrai dans le monde du racer drone quad.....

Merci merci d'etre la et surtout patient avec nous les débutants et qui je le voie vous vous répétez souvent et vous êtes tous très sympa, encore un grand merci.

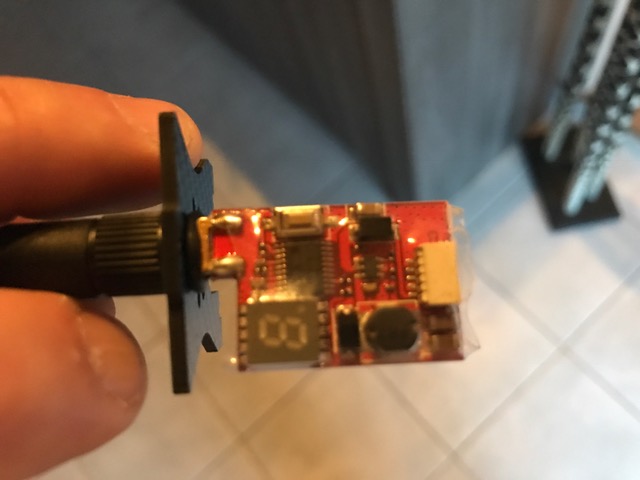

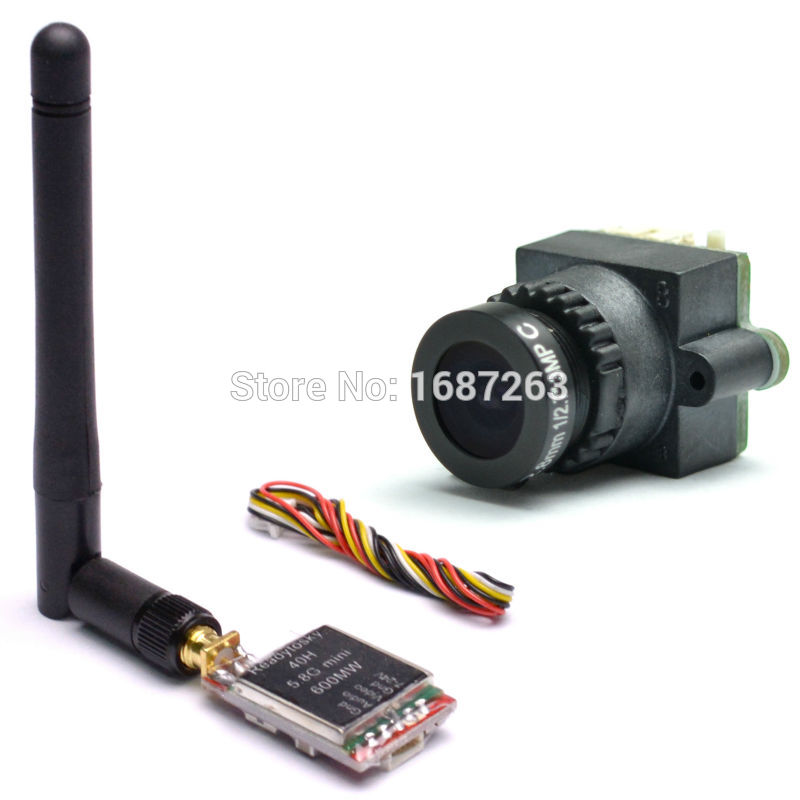

Maintenant je voudrais de l'aide car je fais la modification du câble qui doit relier la camera à l'émetteur , coté camera j'ai un fil Rouge, Noir et Jaune et coté emmeteur : Blanc, Noir, Jaune et un rouge et un noir qui je pense ces deux me servent a y apporter du jus.

Pouvez vous me dire les couleurs que je relie?

Merci.

Share this post


Link to post
Share on other sites

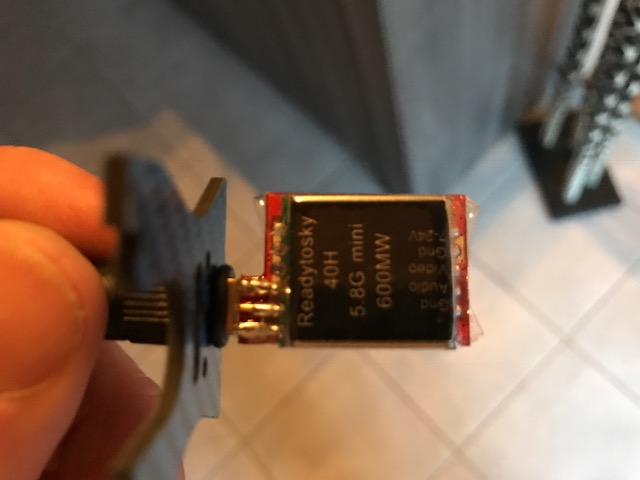

sur l’émetteur :



les premiers rouge/ noir ===> alimentation émetteur

jaune ===> vidéo à relier avec le jaune de la caméra

blanc et noir, c'est pour audio donc inutile



sur la cam :



rouge et noir ===> alimentation caméra

jaune ===> doit être relié avec le jaune de l’émetteur

Share this post


Link to post
Share on other sites

sur l’émetteur :



les premiers rouge/ noir ===> alimentation émetteur

jaune ===> vidéo à relier avec le jaune de la caméra

blanc et noir, c'est pour audio donc inutile



sur la cam :



rouge et noir ===> alimentation caméra

jaune ===> doit être relié avec le jaune de l’émetteur

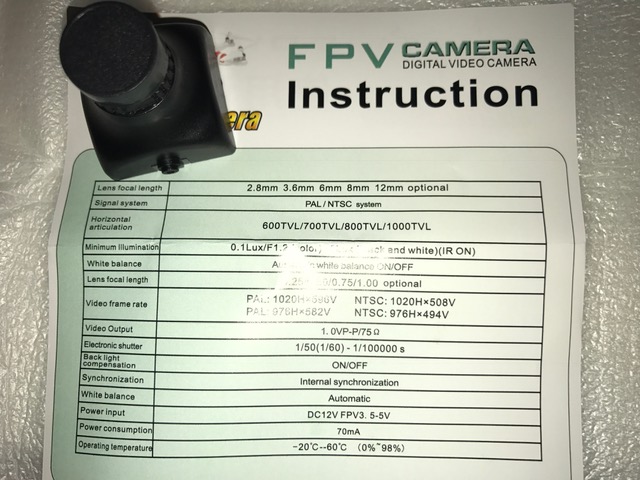

Bonjour, il faut l'alimenter en 5v ou en 12v ?

Merci
