Sp Racing F3 Speciale Eachine

[doulbix 38]

Pas grave t'inquiète de tour façon j'y arrive pas sa me soûl je vais tout casser



Envoyé de mon SM-G850F en utilisant Tapatalk

[Friiidge 44]

Alors...



1) verifier si tes esc ont un bec

2) voltmetre entre noir et rouge ( du câble de controle. / le fin)

3) si tu recoit du 5v souder rouge noir et signal de l'esc 1 sur la carte

4) si pas de 5v... Souder juste le câble signal

5) si pas de bec sur les Esc... Souder rouge et noir de la plaque de distri vers + et - de sp3 (attention l'alim est en 5V!)

6) souder le signal de esc 2,3 et 4 sur le Sp3



7 c'est une affaire qui roule



Sent from Mobile Device

Modifié 30 mars 2017 par Friiidge

[Friiidge 44]

Et reste calme... Je suis la.. Ca vas daller..

Promis [emoji1] [emoji6] [emoji14] [emoji12] [emoji57]



Sent from Mobile Device

Modifié 30 mars 2017 par Friiidge

[doulbix 38]

OK la je resoude la pièce mon problème viens de la je pense ya des connections je fais test de conductivité sa sonne et d'autre non du coup j'ai peur de rebrancher le tout



Envoyé de mon SM-G850F en utilisant Tapatalk

[Friiidge 44]

Fais comme ca http://www.faq-drone.com/index.php?/topic/15883-Sp-Racing-F3-Speciale-Eachine&do=findComment&comment=207043





Et ca se passera



Sent from Mobile Device

[doulbix 38]

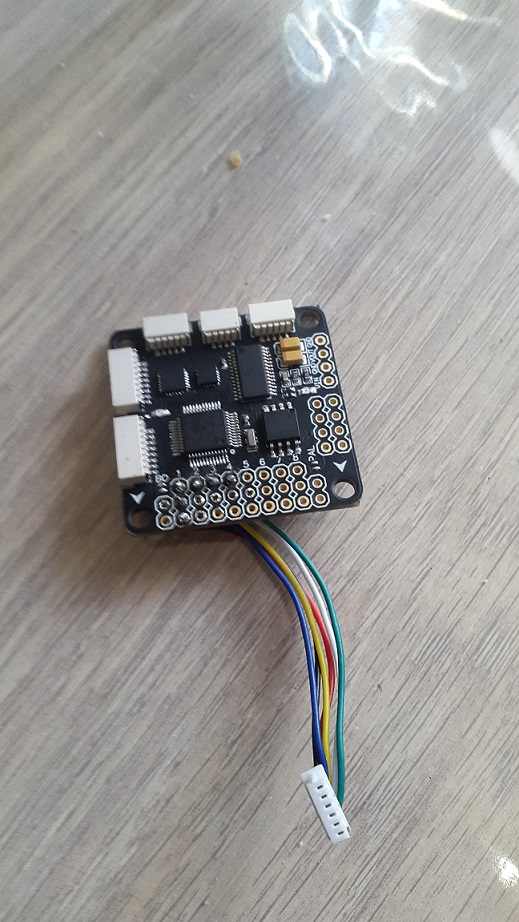

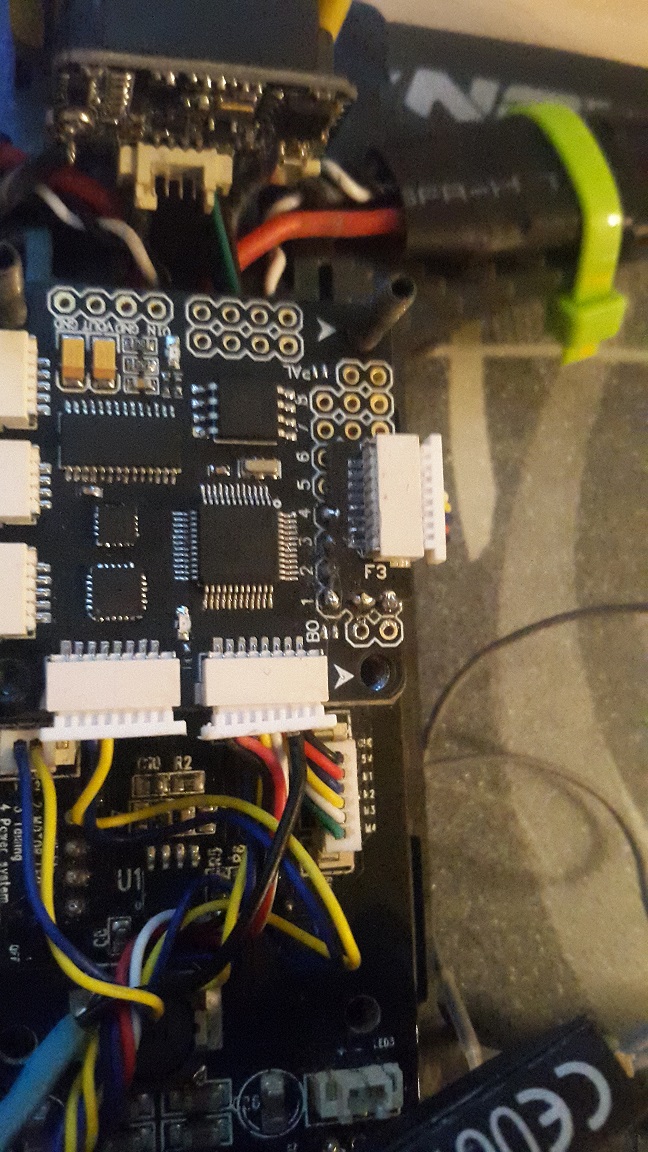

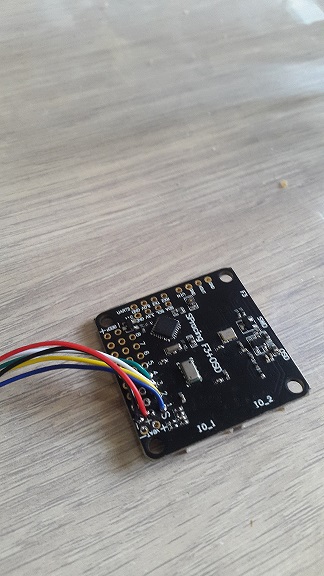

 voila comment c'est brancher la donc je dessoude la pièce si je comprend bien j'ai brancher et voulu calibrer les moteurs est un seul tourne !!!!

[doulbix 38]

http://multi-rotor-fans-club.com/viewtopic.php?f=40&t=20905



Envoyé de mon SM-G850F en utilisant Tapatalk

[doulbix 38]

Voilà c'est un peut mon problème aussi . Je n'ai pas de bec sur les esc il sont soudé sur la pdb ! J'ai 6 fils qui sorte pour les esc c'est cela que je resoude sur la carte ?



Envoyé de mon SM-G850F en utilisant Tapatalk

[Friiidge 44]

Alors... Le fil de signal des esc doit aller sur le signal 1/2/3/4 de la carte... Et tu ramène le + et - de ta carte de distri...Le Même si ce qui viens de la distri est normalement alimentée en 5v.



Pourrais tu vérifier la conductivité entre tes soudures et les pines du connecteur resoudé?..

Juste être sur que ta plaquette est pas morte avec la soudure desoudure?



Sent from Mobile Device

[Friiidge 44]

Alors... Le fil de signal des esc doit aller sur le signal 1/2/3/4 de la carte... Et tu ramène le + et - de ta carte de distri...Le Même si ce qui viens de la distri est normalement alimentée en 5v.



Pourrais tu vérifier la conductivité entre tes soudures et les pines du connecteur resoudé?..

Juste être sur que ta plaquette est pas morte avec la soudure desoudure?



Sent from Mobile Device

Ps: le voltmetre est ton meilleur ami!



Sent from Mobile Device

[doulbix 38]

C'est vraiment pas facile de comprendre quand t'es novice comme moi ! Donc je n'ai que six fils à souder sur la carte !c'est pour sa que ma carte ne s'allume pas ni le récepteur !



Envoyé de mon SM-G850F en utilisant Tapatalk

[doulbix 38]

Donc je reprend les 6 fils de l'ancien connexion je les coupe et les soude sur la carte ?



Envoyé de mon SM-G850F en utilisant Tapatalk

[doulbix 38]

Ceux qu'on voit sur la photo sur la pdb ya le rouge le noir et les 4 signal je peux prendre ceux là



Envoyé de mon SM-G850F en utilisant Tapatalk

[doulbix 38]

Bon j'ai fais le test de conductivité la petite plaque est morte je pense donc faut que je soude les fils direct ?



Envoyé de mon SM-G850F en utilisant Tapatalk

[Friiidge 44]

Bon j'ai fais le test de conductivité la petite plaque est morte je pense donc faut que je soude les fils direct ?



Envoyé de mon SM-G850F en utilisant Tapatalk

C'est un classiqe... de la chinoiserie!!!

Soude en direct, tu verra, c'est nettement plus simple!

et ca tiens beaucoup mieux



Mais oui c'est ca... 6 Fils



+ / - et 4 Signal ESC

[Friiidge 44]

Voici un schema de montage

C'est pas tout a fait ta carte, mais les connexions ESC et arrivée de 5v sont correctes

[doulbix 38]

OK donc si je comprend bien je prend la connexion des esc qui est sur la plaque de distribution je coupe les 6 fils les soude juste le + et - je les mets sur le numéro 7 comme lui ?



Envoyé de mon SM-G850F en utilisant Tapatalk

[Friiidge 44]

Sur n'importe quel +/- en fait...

Mais oui... C'est cela



Sent from Mobile Device

[doulbix 38]

OK sa marche je fais sa dans 1h j'espère que sa vas aller comme sa mais alors là petite plaque eachine ne sert pas à grand chose ? Parce que en plus pas de place pour mettre les connexions vendu avec la carte



Envoyé de mon SM-G850F en utilisant Tapatalk

[doulbix 38]

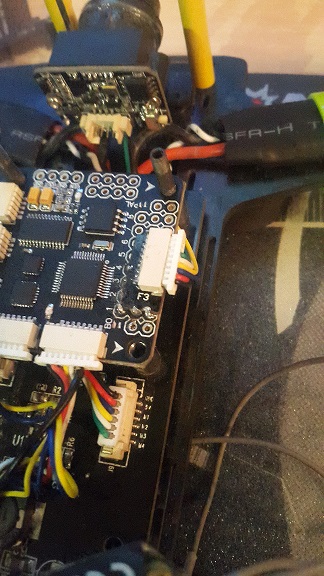

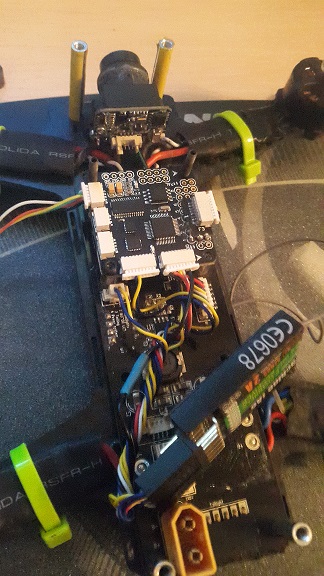

voila je prefere te montrer avant de rebrancher c'est bien comme sa ?? c'est pas facile quand tu tremble

j'espere que c'est bien comme sa !!

[doulbix 38]

yessssssss sa marche mille merci tu habiterai a cote de chez moi je t'aurai un verre

alors maintenant pour l'osd sa vas etre long aussi faut juste que je branche la video in + ground vers la camera et le video out + ground vers le vtx et je les alimente avec un rouge de la PDB ?

[doulbix 38]

bon je comprend pas quand j'essaye de decoler il fais voila les vrilles je comprend pas pourquoi helices bien mise je precise et calibration faites

[doulbix 38]

bon je crois que j'ai trouver le problème mais je sais pas comment le résoudre quand je monte le moteur 1 c'est le 4 qui tourne est ce que je peux régler sa sans dessouder ?? si quelqu'un as le même soucis je suis preneur d'info merci d'avance

[doulbix 38]

peut etre passer entre chose que le oneshot 125 ?

[the guitar hero 4 733]

Je dirais bien que tu vas devoir dessouder
