Fabrication Connecteur Cable Osd

Recommended Posts

Salut à tous, voici un petit tuto pour le changement de connecteur sur le câble de configuration de l'osd des caméras run cam fpv.

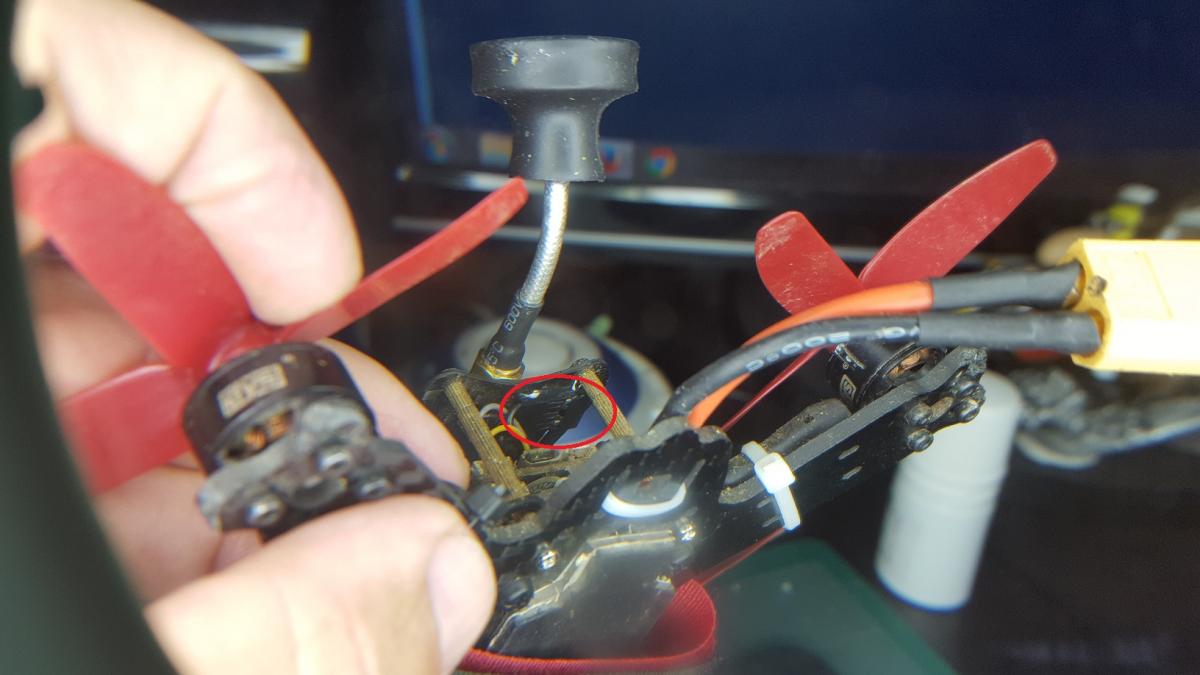

J'ai régulièrement besoin de modifier les paramètres de ma camera en fonction de la luminosité, pour se faire j'ai besoin de brancher le câble de configuration de l'osd au cul de la caméra. Pas très accessible, j'utilise la rallonge (fils bleu et noir) livrée avec la camera. cette dernière reste à demeure sur le multi  et à plusieurs reprises, lors de crash, j'ai dézingué l’extrémité de cette rallonge et donc la prise .






j'ai donc décidé de changer cette prise et d'en fabriquer une, pour se faire, il suffit simplement d'un trombone et de deux cavaliers de bind de récepteurs radio. Le premier je coupe juste le fil de pontage et l'autre, je le dépiaute pour récupérer le corps en plastique.






je coupe deux morceaux de 2 cm du trombone et je chanfreine l'une des deux extrémités de chaque morceau.






je soude le cavalier avec le fil coupé sur la rallonge de l'osd (j'ai présenté à blanc les 2 morceaux de trombone dans le cavalier)






je remplace la prise du câble de configuration de l'osd par les 2 morceaux de trombone soudés et enfilés dans le corps du cavalier vide






voila , ma prise est faite






plus qu'à la coller proprement sous la plaque supérieur du multi
