Raxyl38 1 Posté(e) 26 mai 2018 (modifié) Bonsoir tous le monde , je viens sur le forum car j'ai un problème au niveau de mon récepteur sur mon drone que je suis en train de monter ... Donc j'ai une carte de vol naze 32 ( naze 32 bit 6dof flight controller basic ( fpv racing version ) ) ainsi qu'un kit radiocommande Turnigy i6 avec un récepteur ia6 ... donc j'ai fais les soudure pour les esc sur la carte , j'ai également soudé un pin sur la partie qui doit être reliée au récepteur donc j'ai branché tous les "câbles" sur le pin mais je ne sais pas quels "câbles" raccorder aux récepteur ... Quelqu’un pourrait-il m'aider car je suis vraiment perdu à ce niveau ... Et sinon j'ai bien synchroniser la radiocommande avec le récepteur , j'ai également flashé la carte pour cleanflight ... Si vous voulez des photos , je peux en fournir . Merci d'avance Raxyl38 Modifié 26 mai 2018 par xavdrone tittre plus explicatif Partager ce message Lien à poster Partager sur d’autres sites
xavdrone 3 919 Posté(e) 26 mai 2018 Hello Oui met une photo de ton récepteur et de la naze 32 comme ça quelqu'un pourra t'aider et ça sera plus compréhensible (fait des photos et ne met pas les photos d'une boutique) ps : j'ai modifié le titre car "problème..." c'est pas très significatif Partager ce message Lien à poster Partager sur d’autres sites
Raxyl38 1 Posté(e) 26 mai 2018 Pas de problème pour le titre , c'est en effet bien mieux comme ça , et oui je sais c'est pas très compréhensible car je suis débutant dans le montage de drone ... Ok je vais faire des photos . Partager ce message Lien à poster Partager sur d’autres sites
xavdrone 3 919 Posté(e) 26 mai 2018 T'inquiètes ça parait simple pour ceux qui l'ont fait mais au début on a tous galéré (enfin moi surtout ) Avec les photos, c'est plus simple pour t'aider Partager ce message Lien à poster Partager sur d’autres sites
Raxyl38 1 Posté(e) 26 mai 2018 Hum je ne suis pas autorisé à utiliser cette extention d'image ... bon je vais mettre des liens drives , ça devrait marcher : https://drive.google.com/open?id=1ldnJklRTTMPcJCM3gAOXGeuAzDbrcWmI https://drive.google.com/open?id=19XcpDiEC_Nzo3v9qTrDdbqEp8tbTGv9G https://drive.google.com/open?id=121oAQrHXdgoAXralfrSgQoWq1JMf7VTa https://drive.google.com/open?id=1S4NH7za63mWt91OoN5XmZIlvoVB1x0Iq Partager ce message Lien à poster Partager sur d’autres sites
xavdrone 3 919 Posté(e) 26 mai 2018 voici comment mettre des photos => http://www.faq-drone.com/topic/770-comment-mettre-des-photos/ Partager ce message Lien à poster Partager sur d’autres sites
xavdrone 3 919 Posté(e) 26 mai 2018 et pour avoir une idée de ce qu'il faut faire en attendant les explications jette un oeil sur les différentes photos => http://www.xavdrone.com/drones/diy/recepteur-rx/recepteur-lemon/ Tu as essayé de souder 3 fils sur la Naze32 et c'est pas bon, ils sont juste collés mais pas soudé et en plus ils sont trop dénudés Concernant les "pins" => là également c'est vraiment loin d'être bon et ce n'est pas soudé Partager ce message Lien à poster Partager sur d’autres sites
Raxyl38 1 Posté(e) 26 mai 2018 Oui en effet j'ai oublié de le preciser , j'ai essayer de souder les pins mais mon fer à souder est trop gros par rapport à la carte , et j'ai vu des vidéos de quelques youtubeurs qui faisaient ça de directement raccorder les câbles au lieu de mettre les pins puis brancher les câbles ... ... Partager ce message Lien à poster Partager sur d’autres sites
sajid73 147 Posté(e) 26 mai 2018 (modifié) c'est la naze32 et elle n'a pas de protocole pwm seulement ppm voir peut êtres i.bus donc 3 fils sur ton rx a voir si celui-ci accepte un de ces deux protocole Modifié 26 mai 2018 par tagada73 Partager ce message Lien à poster Partager sur d’autres sites
Raxyl38 1 Posté(e) 26 mai 2018 Hum , est-ce que tu pourrais essayer de parler dans mon language ^^ , tu es sur que c'est la naze 32 cc3d ? car même sur la boite , je ne vois aucun nom de ce type ... Partager ce message Lien à poster Partager sur d’autres sites
xavdrone 3 919 Posté(e) 26 mai 2018 non il à édité car il a fait erreur... C'est pas pratique tes photos comme ça pour regarder Au dos de la naze32 il y a indiqué à quoi correspondent les points mais pour l'instant ça sert à rien d'aller plus loin il n'y a pas une seule soudure qui soit correcte Partager ce message Lien à poster Partager sur d’autres sites
Raxyl38 1 Posté(e) 26 mai 2018 Ok , je vais revoir tous ça , si tu dis que c'est pas correct ... mais juste histoire de savoir comment faire pour après ^^ Partager ce message Lien à poster Partager sur d’autres sites

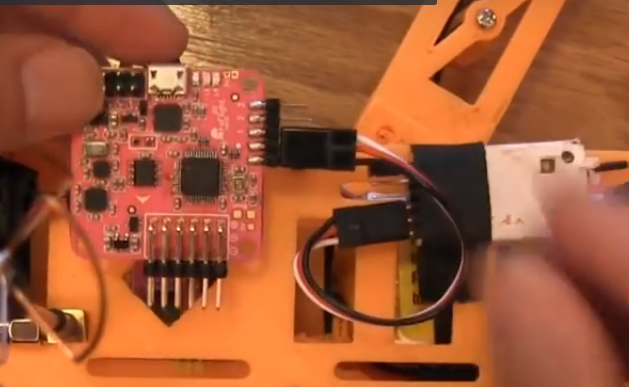

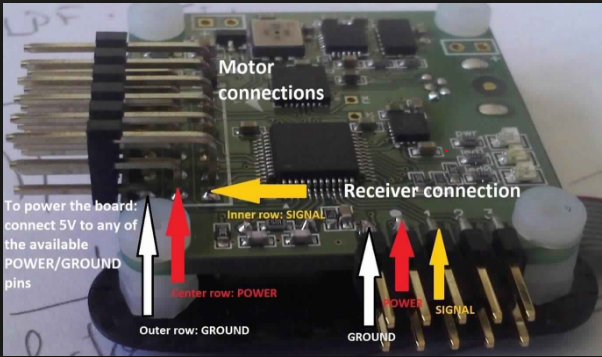

sajid73 147 Posté(e) 26 mai 2018 voila pour la connexion rx--fc rassure toi c'est la même carte juste la couleurs qui change Partager ce message Lien à poster Partager sur d’autres sites
blitz 2 247 Posté(e) 26 mai 2018 La Naze 32 est compatible PWM et PPM, d'où la présence des "pins" 1 a 8.... Apres le PPM est mieux, câblage plus simple, mais le récepteur est t'il compatible ? Partager ce message Lien à poster Partager sur d’autres sites
Raxyl38 1 Posté(e) 26 mai 2018 Donc les 3 câbles déjà connectés à ma carte de vol sont corrects jusqu'à présent si je comprend bien ? Ok je vois , j'aimerai que ça soit si simple , je vais essayer de m'appliquer au niveau des soudures .... Partager ce message Lien à poster Partager sur d’autres sites
xavdrone 3 919 Posté(e) 26 mai 2018 Tu poses la pointe de ton fer sur la pin, puis tu approches l’étain qui doit fondre autour de la pin. Mais pour cela il faut de la bonne soudure un bon fer Partager ce message Lien à poster Partager sur d’autres sites
blitz 2 247 Posté(e) 26 mai 2018 La Naze 32 est compatible PWM et PPM, d'où la présence des "pins" 1 a 8.... Apres le PPM est mieux, câblage plus simple, mais le récepteur est t'il compatible ? Alors d'après se que j'ai trouver : Le FS-IA6 ( ou TGY-IA6) : Le plus basique des récepteurs, 6 voies uniquement en PWM et une télémétrie qui se limite à la qualité de réception ( RSSI ) et à la tension d’alimentation du récepteur. Le FS-IA6B ( ou TGY-IA6B) : Un modèle un peu plus évolué, toujours en 6 voies, il permet la sortie en PWM, PPM et I-bus (un « cousin » du S-bus compatible avec cleanflight/betaflight ). Il permet une télémétrie plus fine avec l’utilisation de plusieurs capteurs ( Voltage, température, RPM…). Si la non compatibilité PPM se confirme, alors il te faudra relier les 6 voies, sois 8 fils avec l'alimentation.... Partager ce message Lien à poster Partager sur d’autres sites
Raxyl38 1 Posté(e) 26 mai 2018 Alors , je ne sais pas si le ppm est réellement incompatible mais lorsque je branchais les 3 câbles , soit ppm , j'avais une indication sur la batterie mais aucune variation des capteurs récepteur sur cleanflight ... Partager ce message Lien à poster Partager sur d’autres sites

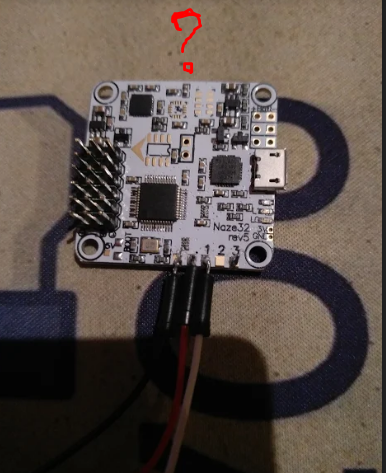

sajid73 147 Posté(e) 26 mai 2018 La Naze 32 est compatible PWM et PPM, d'où la présence des "pins" 1 a 8.... Apres le PPM est mieux, câblage plus simple, mais le récepteur est t'il compatible ? 8 pin ???? ou sa ?? Partager ce message Lien à poster Partager sur d’autres sites
Raxyl38 1 Posté(e) 26 mai 2018 Alors je sais pas si ça a grand chose en rapport mais de l'autre coté il y a 4 5 6 7 8 ... Partager ce message Lien à poster Partager sur d’autres sites

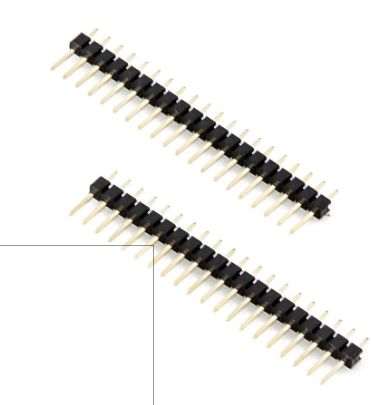

sajid73 147 Posté(e) 27 mai 2018 Alors je sais pas si ça a grand chose en rapport mais de l'autre coté il y a 4 5 6 7 8 ... oui effectivement j'avais tort BLITZ avait raison (1) je n'ai pas fait attention tellement elle mal foutue cette carte(2) par contre comme te la dit Xav Le Grand(3) faudra dessouder tes fils puis il te faudra des en-tête de broche que tu soudera sur les pin 123 puis en dessous 45678 essaie de faire sa propre voila ce que sa donne sur la photo en-tête de broche (1) reconnaître ces erreurs (2) mais trouver une excuse quand même (3) ces pas de la lèche mais du respect Partager ce message Lien à poster Partager sur d’autres sites

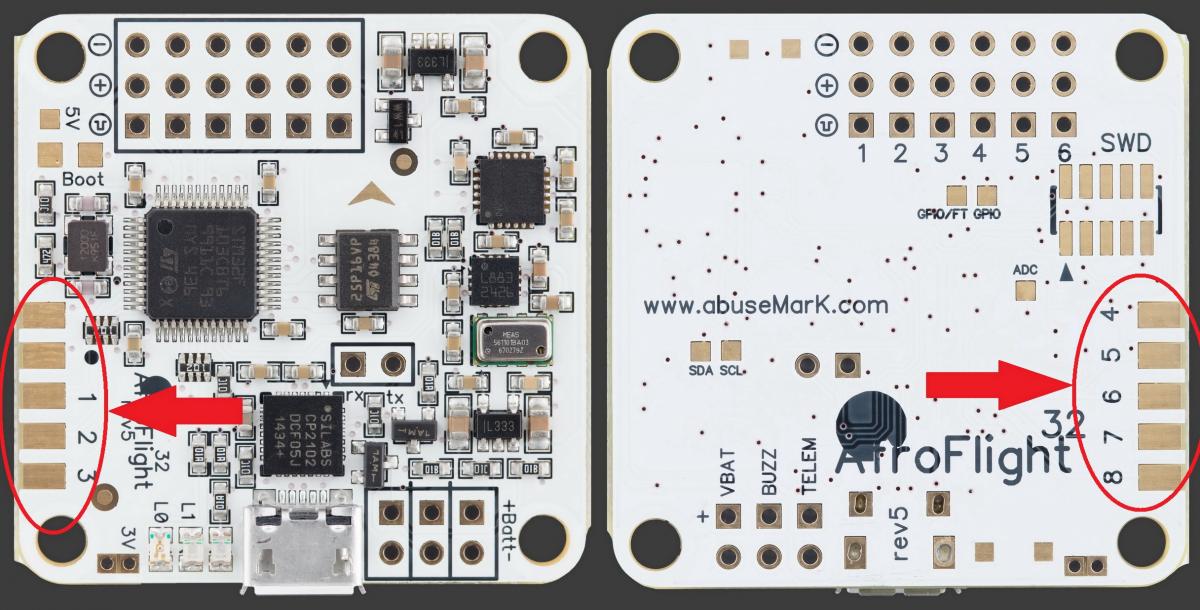

blitz 2 247 Posté(e) 27 mai 2018 8 pin ???? ou sa ?? Capturehgj.PNG Juste la : => => Partager ce message Lien à poster Partager sur d’autres sites
sajid73 147 Posté(e) 27 mai 2018 Juste la : => Naze_32_Flight_Controller_rev5_white.jpg => connec10.jpg en retard mais pas grave Partager ce message Lien à poster Partager sur d’autres sites
blitz 2 247 Posté(e) 27 mai 2018 oui effectivement j'avais tort BLITZ avait raison (1) je n'ai pas fait attention tellement elle mal foutue cette carte(2) par contre comme te la dit Xav Le Grand(3) (1) reconnaître ces erreurs (2) mais trouver une excuse quand même (3) ces pas de la lèche mais du respect Pour éviter (1) et cherche pour (2) => on se renseigner AVANT d'affirmer quelque chose.... Pour le (3) c'est de la lèche a 100%.... Partager ce message Lien à poster Partager sur d’autres sites
sajid73 147 Posté(e) 27 mai 2018 Pour éviter (1) et cherche pour (2) => on se renseigner AVANT d'affirmer quelque chose.... Pour le (3) c'est de la lèche a 100%.... je t'aime blitz Partager ce message Lien à poster Partager sur d’autres sites
