quadcopterman 146 Posté(e) 23 juillet 2017 Alors a ton soudeur et c'est partie mon kiki poste quelque photo que l'on voit l'évolution du montage Bien-sur D’ailleurs j'ai une question (la dernière, après je ne vous embête plus ) : Je vais prendre deux lipos 4S 1300mAh 60C mais j'aimerais aussi prendre une 3S pour commencer. Vu que la 3S sera plus légère, est-ce que vous me conseillez de prendre une plus grande capacité ? Partager ce message Lien à poster Partager sur d’autres sites
lamajf 274 Posté(e) 23 juillet 2017 Je te conseille de partir dés le début sur du 4S en abaissant si besoin les rates et en mettant un peu d'expo sur tous les axes. Partager ce message Lien à poster Partager sur d’autres sites
quadcopterman 146 Posté(e) 24 juillet 2017 Je te conseille de partir dés le début sur du 4S en abaissant si besoin les rates et en mettant un peu d'expo sur tous les axes. Ok, alors je pars direct sur du 4S. Partager ce message Lien à poster Partager sur d’autres sites
lamajf 274 Posté(e) 24 juillet 2017 Tout plein de config ici : https://rotorbuilds.com/search/obsession Qu'est ce qu'il est beau ce dquad obsession ! 2 Marc Vandecapelle et quadcopterman ont réagi à ceci Partager ce message Lien à poster Partager sur d’autres sites
quadcopterman 146 Posté(e) 26 juillet 2017 J'ai reçu le châssis dquad obsession aujourd'hui. Partager ce message Lien à poster Partager sur d’autres sites
jpb77 1 273 Posté(e) 26 juillet 2017 J'ai reçu le châssis dquad obsession aujourd'hui. Et le mien? Envoyé de mon SM-G930F en utilisant Tapatalk 1 quadcopterman a réagi à ceci Partager ce message Lien à poster Partager sur d’autres sites
quadcopterman 146 Posté(e) 31 juillet 2017 Je suis allé acheter quelques composants aujourd'hui : Il ne me manque plus que la FC (commandée sur internet) et la runcam OWL plus 2 (plus de stock en magasin). Pour les moteurs, il n'y avait que les emax RS 2205S en 2600KV (j'avais prévu de prendre la version 2300KV). Le vendeur m'a conseillé des RCX RS2206 2400KV, et donc j'ai acheté ça. Sur le papier, ils sont mieux que les emax (plus de poussée, etc.) donc je vais tester ça... Partager ce message Lien à poster Partager sur d’autres sites

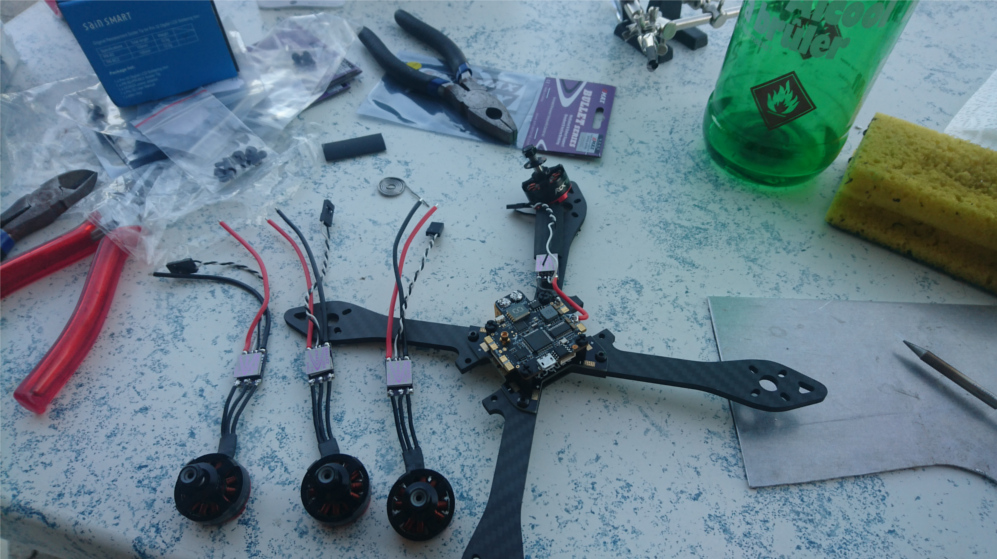

quadcopterman 146 Posté(e) 7 août 2017 (modifié) Hello, J'ai commencé le montage, je vais le finir demain (enfin presque car je n'ai pas encore reçu la caméra). Quelques photos : Et voici les soudure les plus moches de l'histoire de l'humanité : Modifié 7 août 2017 par quadcopterman Partager ce message Lien à poster Partager sur d’autres sites
lamajf 274 Posté(e) 7 août 2017 (modifié) Sympa de voir les photos du montage. Pour la XT60 pourquoi n'utilises tu pas l'emplacement prévu à l'arrière du quad ? Ca va être assez compliqué de raccorder la batterie dans ta configuration. Regarde sur le mien comment ça se passe : https://youtu.be/hf9e7kVFjJ4?t=7m1s Modifié 7 août 2017 par lamajf Partager ce message Lien à poster Partager sur d’autres sites
TB250 304 Posté(e) 7 août 2017 Déjà testé sur une de mes config, et le placement de la XT60 ne pose aucun problème. Au contraire, c'est même très pratique. La PDB fait office de VTX au fait ? Ça a l'air plutôt sympa ! Partager ce message Lien à poster Partager sur d’autres sites
quadcopterman 146 Posté(e) 8 août 2017 La PDB fait office de VTX au fait ? Ça a l'air plutôt sympa ! C'est une seule et même carte qui fait FC (une F4), VTX, OSD et PDB. Sympa de voir les photos du montage. Pour la XT60 pourquoi n'utilises tu pas l'emplacement prévu à l'arrière du quad ? Ca va être assez compliqué de raccorder la batterie dans ta configuration. Regarde sur le mien comment ça se passe : https://youtu.be/hf9e7kVFjJ4?t=7m1s Non, le câble de mes lipos est assez long pour connecter ça sans problèmes. Vu que la carte (qui fait FC, VTX, etc...) fait aussi PDB, j'utilise cette PDB et je mets une plaque de carbone à la place de la PDB du Dquad. Je trouve que le montage est moins propre s'il y a une PDB non-utilisée... Partager ce message Lien à poster Partager sur d’autres sites
lamajf 274 Posté(e) 8 août 2017 Parfait si le cable des lipos sont suffisamment long. Ca va être propre avec une seule carte qui fait tout. Partager ce message Lien à poster Partager sur d’autres sites
quadcopterman 146 Posté(e) 9 août 2017 Parfait si le cable des lipos sont suffisamment long. Ca va être propre avec une seule carte qui fait tout. Oui Encore une question, on connecte la RunCam direct sur les bornes de la lipo (sur la PDB) ? Les variations de tensions ne gênent pas la caméra ? Partager ce message Lien à poster Partager sur d’autres sites
lamajf 274 Posté(e) 9 août 2017 Ta carte semble avoir un connecteur avec dessus 3 fils pour la caméra GND, 5V, Signal. Partager ce message Lien à poster Partager sur d’autres sites
quadcopterman 146 Posté(e) 9 août 2017 Effectivement, mais je ne suis pas obligé d'utiliser le 5V, je peux juste brancher le signal. Aufait, sachant que ma caméra peut être alimentée entre 5 et 36V, je me demandais si c'était mieux de la connecter sur la lipo (4S) donc tension qui chute lors d'accélération, ou sur le 5V (tension minimum d'alimentation donc je ne sais pas si c'est très bon...) A ton avis ? Partager ce message Lien à poster Partager sur d’autres sites
lamajf 274 Posté(e) 9 août 2017 La caméra sur le 5v de la FC, qui est filtré. Partager ce message Lien à poster Partager sur d’autres sites
quadcopterman 146 Posté(e) 9 août 2017 La caméra sur le 5v de la FC, qui est filtré. Ok J'espère que ça volera ce week-end... Partager ce message Lien à poster Partager sur d’autres sites
quadcopterman 146 Posté(e) 15 août 2017 Bon, montage terminé hier (je posterai les photos plus tard). Il ne vole pas encore à cause d'un problème logiciel. J'ai créé un nouveau sujet pour ce problème : http://www.faq-drone.com/topic/18183-des-moteurs-ne-tournent-pas-betaflight/ Partager ce message Lien à poster Partager sur d’autres sites
FanZ 89 Posté(e) 15 août 2017 Arf, pas cool ... J'ai vu l'autre sujet mais je ne sais pas t'aider. Bon courage Partager ce message Lien à poster Partager sur d’autres sites
quadcopterman 146 Posté(e) 15 août 2017 (modifié) Merci Le problème est maintenant résolu. Plus qu'à mettre les hélices et voler !!!!! :manette: Il fait presque nuit dehors, je testerai tout ça demain. Je poste les photos ce soir... Reste plus qu'à régler les rates, l'expo et les P.I.D (j'ai pas compris grand chose là ) La machine pèse 318g. sans LiPo et 476g. avec LiPo. C'est bien, non ?? Modifié 15 août 2017 par quadcopterman Partager ce message Lien à poster Partager sur d’autres sites
FanZ 89 Posté(e) 15 août 2017 Pour comparaison, mon wizard X220 pèse 395g sans lipo et 555g avec Partager ce message Lien à poster Partager sur d’autres sites
Yannkee75 398 Posté(e) 15 août 2017 (modifié) X220 365 g sans LiPo mais je l'ai un peu allégé 476 g avec Lipo 3S 546 g avec 4S Modifié 15 août 2017 par Yannkee75 Partager ce message Lien à poster Partager sur d’autres sites
Yannkee75 398 Posté(e) 15 août 2017 Merci Le problème est maintenant résolu. Plus qu'à mettre les hélices et voler !!!!! :manette: Il fait presque nuit dehors, je testerai tout ça demain. Je poste les photos ce soir... Reste plus qu'à régler les rates, l'expo et les P.I.D (j'ai pas compris grand chose là ) La machine pèse 318g. sans LiPo et 476g. avec LiPo. C'est bien, non ?? donc c'est pas mal oui ;-) Partager ce message Lien à poster Partager sur d’autres sites
quadcopterman 146 Posté(e) 15 août 2017 Et 476g. avec lipo, c'est une lipo 4S. Trop cool (ça va déménager, j'ai une poussé max. de 6.8kg avec mes moteurs !!). Partager ce message Lien à poster Partager sur d’autres sites
lamajf 274 Posté(e) 15 août 2017 La machine pèse 318g. sans LiPo et 476g. avec LiPo. C'est bien, non ?? 318g c'est très très bien. Le mien fait 342g sans lipo mais avec Antenne, hélices, support gopro, sangle pour batterie. Comment as tu fait pour qu'il soit aussi léger ? Partager ce message Lien à poster Partager sur d’autres sites
